常用的壓縮空氣干燥機包含冷凍式和吸附式干燥機兩種。冷凍式干燥機只能將壓縮空氣露點溫度處理到3℃左右，需要更低露點溫度只能采用吸附式干燥機，根據吸附式干燥機再生方式不同可分為無熱再生式干燥機、微熱再生式干燥機、鼓風加熱再生式干燥機以及圧縮熱再生式干燥機。

       本文首先論述壓縮熱再生式干燥機的工作原理，并以一個工程實例將各種干燥機的能耗進行對比。重點討論壓縮熱再生式干燥機在工程應用中存在的問題，從工程設計優化及對設備工藝流程改造兩方面解決問題。



       吸附式干燥機一般采用雙塔結構，一個用于氣體干燥，另一個發生吸附劑再生過程。目前常用的吸附劑材料為活性氧化鋁和分子篩，活性氧化鋁對工作介質溫度敏感，當吸附劑環境溫度達到130℃以上時，吸附劑含水量只有1%左右，幾乎完全脫附。而分子篩對水分的吸附能力高于同等溫度下的活性氧化鋁，脫附?jīng)]有活性氧化鋁徹底。

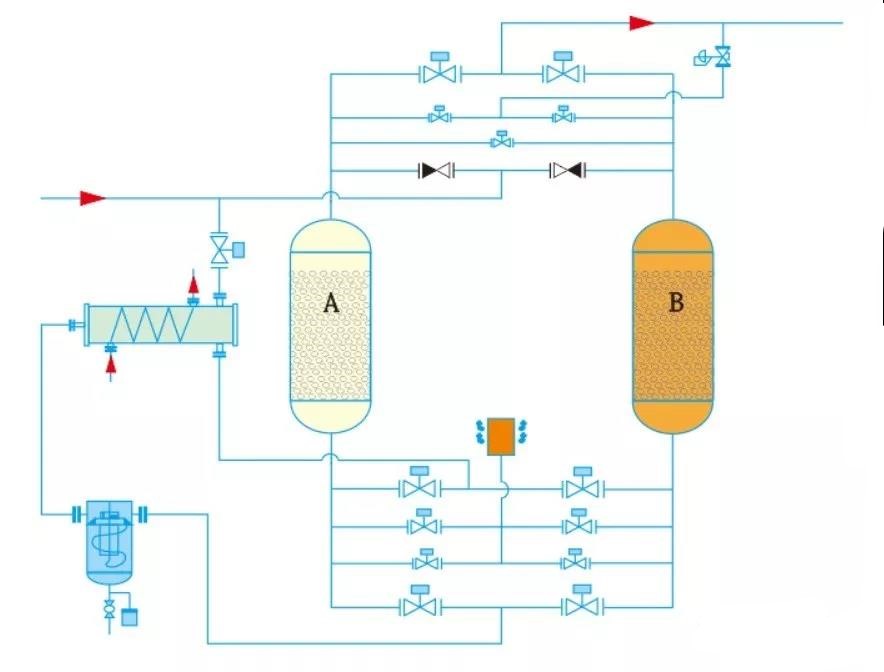

       吸附劑再生過程分為4個階段：加熱-降壓-冷吹-均壓。吸附塔和再生塔根據干燥機PLC 給定的控制信號切換。見圖1。



       高溫壓縮空氣（110℃以上）進入干燥機，然后直接流入再生塔，因為高溫壓縮空氣是不飽和的，而且會使吸附劑儲存的水分汽化，汽化后的水分被不飽和高溫壓縮空氣吸附，進入干燥機的后續配套冷卻器，冷卻至40℃左右，此時壓縮空氣處于過飽和狀態，析出大量液態水，液態水經汽水分離器排除。冷卻后的壓縮空氣進入干燥塔，達到露點要求后大部分輸出至壓縮空氣管網，供應車間及各用氣工位使用，另有小部分經控制閥流入再生塔，對吸附劑進行冷吹，這個階段耗損的壓縮空氣占到總氣量的2% 左右。由于用于冷吹的壓縮空氣為干燥的壓縮空氣，可以使吸附劑二次脫附，冷吹過程結束后，這部分壓縮空氣經消音器排出。

       再生塔和吸附塔在切換之前需要經過壓力均衡過程，這個過程由干燥機PLC 控制程序控制，每次切換意味著干燥機經歷一個完整的工作周期，控制方式一般包括露點控制和時間控制。

       壓縮空氣進出干燥機是一個連續的過程，而干燥機的雙塔切換是一個間歇過程，所以二者存在不同步的狀態。當再生塔正在進行冷吹過程時，此時進入干燥機的高溫壓縮空氣必須被旁通，直接進入后置冷卻器和汽水分離器，然后再進入干燥塔。這些過程必須經干燥機控制程序?qū)崿F(xiàn)。
